Poser une porte de garage sectionnelle motorisée mobilise des compétences en menuiserie, en électricité et en réglage mécanique. La réussite dépend moins du nombre d’étapes que de la précision des mesures initiales et du respect des normes de sécurité en vigueur. Cet article compare les paramètres techniques à vérifier avant et pendant la pose, et identifie les points où un défaut de réglage compromet la longévité de l’ensemble.
Normes de sécurité pour porte de garage sectionnelle motorisée
Les concurrents mentionnent rarement les textes précis qui encadrent la pose. La norme EN 13241-1, applicable depuis le 1er mai 2005, impose trois dispositifs dès qu’une porte de garage est motorisée : un système anti-chute, une protection anti-pince-doigts et un détecteur d’obstacles.
A lire en complément : Comment reconnaître les signes annonciateurs d'un accouchement imminent ?
La norme NF EN 12453, qui concerne spécifiquement les automatismes, ajoute des exigences complémentaires : ralentissement en fin de course, arrêt immédiat en cas de résistance, force d’écrasement limitée et possibilité d’ouverture manuelle en cas de coupure de courant. Les versions actualisées (EN 12453:2017+A1:2021 pour la sécurité d’utilisation, EN 12604:2017+A1:2020 pour les exigences mécaniques) renforcent les méthodes d’essai des ressorts et des mécanismes de compensation de poids.
Chaque étape de l’installation porte de garage sectionnelle motorisée doit intégrer ces contraintes : le positionnement du détecteur d’obstacles, la course de sécurité du moteur et le réglage de la force de poussée ne sont pas des finitions optionnelles mais des obligations réglementaires.
A lire également : IKKS pour homme : guide pour bien choisir sa taille avant d'acheter
Contraintes dimensionnelles et dégagements : tableau comparatif
Avant de commander une porte sectionnelle, quatre cotes conditionnent la faisabilité du projet. Un écart de quelques centimètres sur l’une d’entre elles peut imposer un changement de modèle ou de type d’ouverture.
| Zone à mesurer | Exigence pour porte sectionnelle plafond | Conséquence si insuffisant |
|---|---|---|
| Retombée de linteau (entre haut de l’ouverture et plafond) | Minimum variable selon motorisation, généralement au moins la hauteur du ressort de torsion plus le rail moteur | Impossibilité de fixer le rail moteur au plafond, passage obligatoire vers une motorisation déportée |
| Écoinçons latéraux (mur de chaque côté de l’ouverture) | Largeur suffisante pour fixer les rails verticaux et les pattes de fixation | Rails instables, jeu latéral des panneaux, risque de blocage |
| Profondeur du garage | Au moins la hauteur de la porte plus la longueur du moteur | Le rail moteur bute sur le mur du fond, la porte ne s’ouvre pas complètement |
| Planéité du sol | Écart maximal de quelques millimètres sur toute la largeur de l’ouverture | Joint bas qui ne plaque pas, infiltrations d’air et d’eau, usure prématurée |
La prise de cotes s’effectue en trois points pour chaque dimension (bas, milieu, haut pour la largeur ; gauche, centre, droite pour la hauteur). Retenir systématiquement la cote la plus petite évite qu’un panneau frotte contre la maçonnerie.
Réglage des ressorts de torsion et équilibrage de la porte
L’équilibrage est le point technique le plus sous-estimé lors d’une pose en auto-installation. Les ressorts de torsion compensent le poids des panneaux pour que le moteur ne force pas. Un mauvais réglage raccourcit la durée de vie du motoréducteur et génère des à-coups audibles à chaque cycle.
Test d’équilibrage sans motorisation
Avant de raccorder le moteur, la porte doit rester immobile à mi-course lorsqu’on la lâche. Si elle redescend, les ressorts sont insuffisamment tendus. Si elle remonte, la tension est trop forte. La porte doit tenir seule à n’importe quelle hauteur sans assistance.
Ce test se réalise moteur débrayé. Toute correction de tension sur un ressort de torsion exige un outil adapté (barre de remontage) et une prise ferme, car l’énergie emmagasinée dans le ressort peut provoquer des blessures graves. Les normes EN 12604:2017+A1:2020 encadrent précisément les méthodes d’essai de ces mécanismes de compensation.
Signes d’un déséquilibre après installation du moteur
- Le moteur peine à l’ouverture mais la fermeture est rapide : ressorts sous-tendus, le poids de la porte n’est pas suffisamment compensé.
- Le moteur force en fermeture et la porte claque au sol : ressorts sur-tendus, la force résiduelle pousse la porte vers le haut.
- Le moteur se met en sécurité de façon aléatoire : la résistance varie selon la position de la porte, ce qui indique un ressort fatigué ou un rail mal aligné.

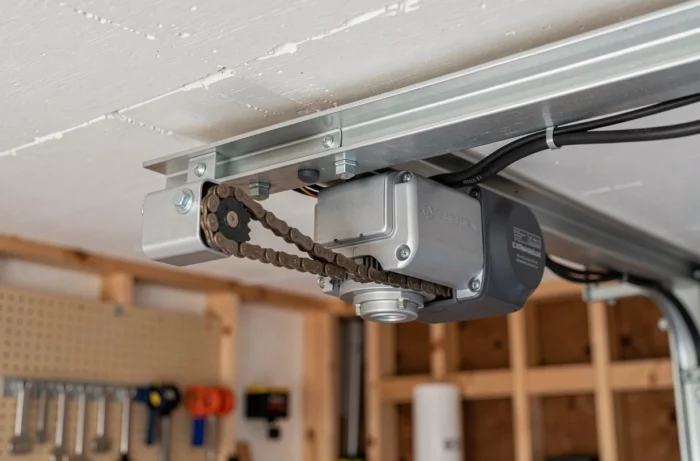

Motorisation de porte de garage : paramètres de fin de course et détection d’obstacles
Une fois les panneaux montés et les ressorts équilibrés, le réglage du moteur détermine le confort quotidien et la conformité réglementaire. Deux paramètres priment sur tous les autres.
Le premier est la course haute et basse. Le moteur doit s’arrêter exactement quand le dernier panneau affleure le linteau (position ouverte) et quand le joint bas touche le sol (position fermée). Un réglage trop court laisse un jour en bas ; un réglage trop long écrase le joint et sollicite le mécanisme inutilement.
Le second paramètre est la sensibilité du détecteur d’obstacles. La norme NF EN 12453 impose un arrêt immédiat de la porte en cas de résistance. Sur la plupart des motorisations, cette sensibilité se règle par paliers. Un réglage trop lâche rend la détection inefficace ; un réglage trop serré provoque des arrêts intempestifs au moindre frottement de joint.
Le ralentissement en fin de course, exigé par la même norme, protège à la fois le mécanisme et les utilisateurs. Sur certains moteurs, ce ralentissement se paramètre séparément de la vitesse nominale. Vérifier que la décélération s’amorce bien avant le contact avec le sol évite les chocs répétés qui déforment le panneau bas au fil des mois.
Entretien post-installation et durabilité des panneaux
La longévité d’une porte sectionnelle motorisée dépend autant de l’entretien que de la qualité de la pose initiale. Deux actions simples couvrent l’essentiel des besoins.
- Lubrifier les axes de galets, les charnières inter-panneaux et le ressort de torsion une à deux fois par an avec un lubrifiant non gras (type silicone) pour limiter l’usure et le bruit.

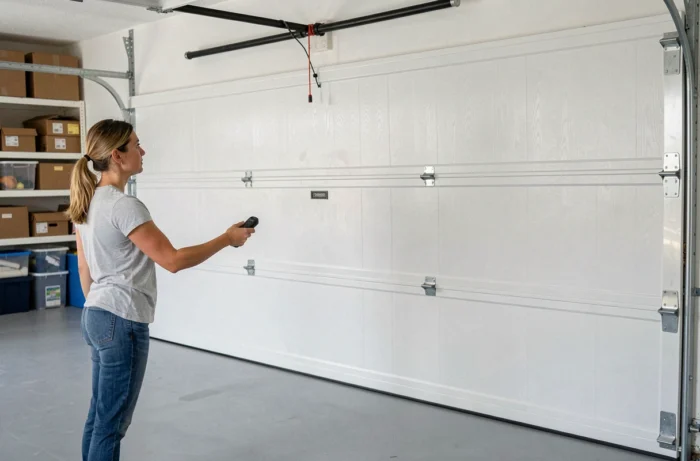

- Contrôler le détecteur d’obstacles et le système anti-chute à chaque changement de saison : placer un objet au sol sous la porte en fermeture et vérifier l’arrêt immédiat.
- Inspecter visuellement les câbles de traction et les fixations murales des rails pour repérer tout signe d’oxydation ou de desserrage.
Un panneau sandwich dont le joint périphérique est abîmé perd rapidement son pouvoir isolant. Remplacer un joint coûte peu, mais reporter cette intervention laisse l’humidité s’infiltrer entre les parements et dégrader le noyau isolant du panneau.
Le respect des normes de sécurité, la précision des cotes et l’équilibrage des ressorts forment un triptyque dont aucun élément ne compense l’autre. Une porte parfaitement dimensionnée mais mal équilibrée usera son moteur en quelques années. À l’inverse, un équilibrage soigné sur des rails mal fixés finira par provoquer un désalignement des panneaux. Chaque paramètre mérite le même niveau d’attention dès la première heure de pose.
